Polymeric Tubular

PCI Membrane은 Tubular 타입으로써 'crossflow' 방식을 채택하여 Fouling을 최소화하였고, 높은 압력에 의한 Flux 향상, 전처리 불필요, 손쉬운 Cleaning등의 많은 장점을 가지고 있습니다.

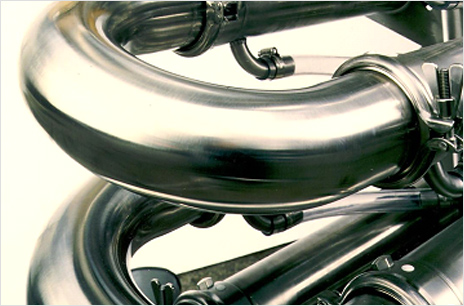

A5 Series Module

이 모듈은 여러가지 다양한 조건에 맞추어 사용될 수 있도록 특별히 개발된 PVDF UF membrane 들을 사용합니다.
20k Daltons, 100k Daltons 그리고 200k Daltons nominal cut-off 이렇게3가지의 분리가 가능하며 운전조건에 따라 결과가 달라질 수 있습니다.
컴팩트한 디자인으로10bar 의 압력과 60℃까지의 온도를 견딜 수 있습니다.
이 모듈은 1.83m, 3.05m, 3.66m의 길이를 표준으로 하며 각각 2.34m2, 3.97m2, 4.76m2의 막면적을 가집니다.

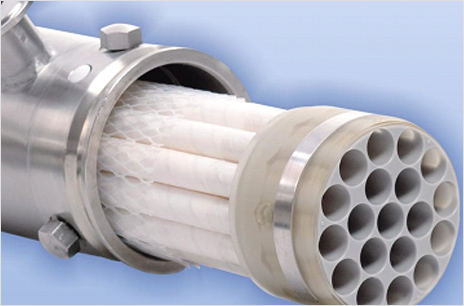

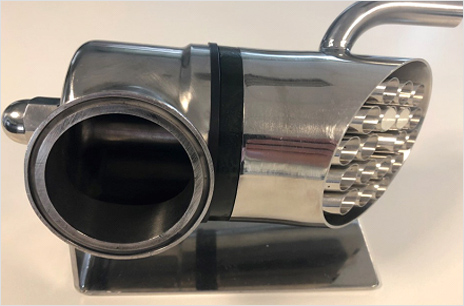

A19 Series Module

A19 모듈은 스테인레스housing 에 12.5mm 직경의 19개의 tube 를 교체하여 사용할 수 있도록 디자인 되어 있습니다.
이 모듈은 여러가지 다양한 조건에 맞추어 사용될 수 있도록 특별히 개발된 PVDF UF 와 MF membrane 들을 사용합니다. 450k Daltons, 200k Daltons, 100k Daltons, 20k Daltons nominal cut-off, 그리고 0.2μm의 분리가 가능하며 운전조건에 따라 결과가 달라질 수 있습니다.
컴팩트한 디자인의 높은 강도가 특징이며 7 bar 의 압력과 60℃까지의 온도를 견딜 수 있습니다.
이 모듈은 3.05m, 3.66m의 길이를 표준으로 하며 각각 2.1m2, 2.5m2의 막면적을 가집니다.

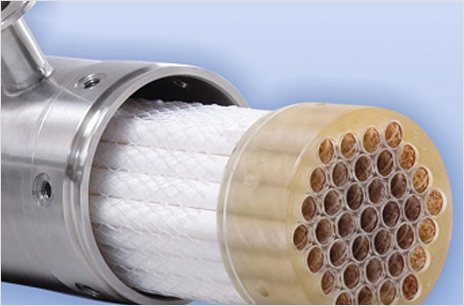

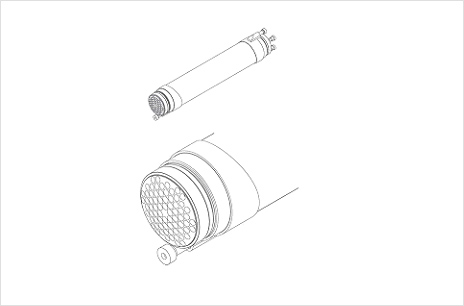

A37 Series Module

A37 모듈은 스테인레스 housing에 12.5mm 직경의37개의tube 를 교체하여 사용할 수 있도록 디자인되어 있습니다.
이 모듈은 여러가지 다양한 조건에 맞추어 사용될 수 있도록 특별히 개발된 PVDF UF 와 MF membrane 들을 사용합니다. 450k Daltons, 200k Daltons, 100k Daltons, 20k Daltons nominal cut-off, 그리고 0.2μm의 분리가 가능하며 운전 조건에 따라 결과가 달라질 수 있습니다.
컴팩트한 디자인의 높은 강도가 특징이며 7 bar 의 압력과 60℃까지의 온도를 견딜 수 있습니다.
이 모듈은3.66m의 길이를 표준으로 하며 5.1 m2 의 막면적을 가집니다.

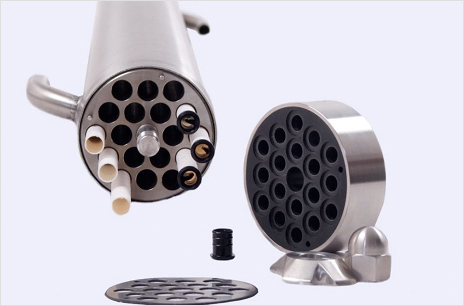

B1 모듈은 UF, NF, RO 등 다양한 범위의 멤브레인을 사용할 수 있는 검증된 하우징 입니다.

오픈된 채널에서 난류를 형성시켜서 다양한 범위의 유체를 처리할 수 있도록 하며, 전처리를 최소화하고 사용자가 멤브레인을 교체하기 쉽게 디자인되어 있습니다. 유체가 정체되는 곳을 최소화하여 멤브레인이 fouling 될 가능성을 줄였고 CIP 과정의 효과를 극대화 했습니다.

B1모듈은 스테인레스housing 에 12.7mm 직경의 멤브레인 18개를 구멍이 뚫린 tube 에 넣도록 디자인 되어 있습니다. Tube 의 숫자를 변경하여 직렬 혹은 병렬로 다양한 유량을 적용하여 적절한 crossflow 와 압력손실을 줄이도록 다양한 end cap 을 적용할 수 있습니다.

모듈의 견고한 디자인으로 80 bar와 80 ℃ 의조건에서 운전이 가능합니다. 이 모듈은 3.66m, 2.4m, 1.2m의 길이를 표준으로 하며 각각2.6m2, 1.7m2, 0.9m2의 막면적을 가집니다.

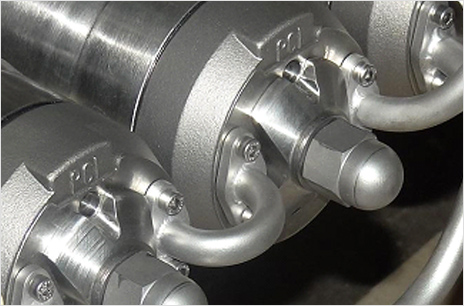

Tube 를 통과하는 유체의 flow 는 프로세스에 따라 적용되는 end cap 의 디자인에 따라 영향을 받습니다.
– Series Flow, Twin Entry Flow, Parallel Flow

Series Flow (RO) Arrangement

RO system 을 위한 “series flow” 모듈은 18개의 튜브를 모두 직렬로 연결하는 end-cap 을 적용 합니다.온도는 80℃, 압력은 80 bar 까지 견디며 운전할 수 있습니다.

Twin Entry (UF) Arrangement

점도가 높은 유체를 위해 twin 혹은 double-entry 로 알려진 별도의 end-cap 을 사용하여, 9개의 튜브를 직렬로 연결하여 2개의 병렬 채널을 구성합니다.
점도가 높은 유체를 처리할 수 있으며, 높은 유속의 crossflow 를 적용하고 압력손실을 최소화할 수 있습니다.
온도는 80℃, 압력은 16bar 까지 견디며 운전할 수 있습니다.

Parallel Flow (UF) Arrangement

Parallel end-caps 는 18개의 tube가 모두 병렬로 운전하여 crossflow 속도를 최대한으로 올리며 적절한 압력손실을 조절하여 운전할 수 있습니다.
상대적으로 점도가 낮은 원료에 적용하여 적은 에너지를 소비합니다.
온도는 80℃, 압력은 16 bar 까지 견디며 운전할 수 있습니다.

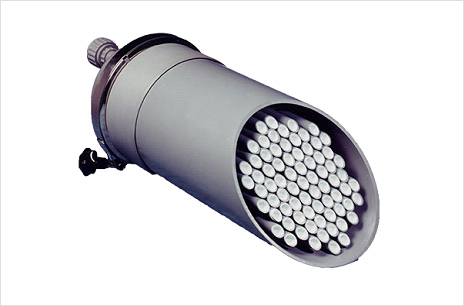

C10 모듈은 다양한 범위의 UF 와 NF membrane 을 경제적으로 사용할 수 있게 합니다. 이 모듈은 폐수의 분리와 폐기물 처리 시설에 사용할 수 있습니다.
이 디자인은 thin-channel membrane 에 비해 경쟁력이 없다고 여겨졌던 분야에 tubular membrane 을 적용할 수 있게 하였습니다.
이 모듈은 20℃의 온도에서 12 bar 까지 견디며 운전할 수 있습니다. 3.66m, 1.8m, 0.9m 의길이를 표준으로 하며 각각 10.5m2, 5.2m2, 2.6m2의 막면적을 가집니다.

ABS 재질의 구조 – 가볍고 견고합니다.
쉬운 manifold 연결 – 수리 및 관리가 쉬워서 down-time이 줄어듭니다.
Open channel, tubular design – prefiltration 을 최소화 할 수 있으며 콜로이드나 suspended solids 가 많이 포함된 경우에도 사용이 가능합니다.
Foam ball cleaning – 설비에 따라 적용이 가능하며 1년에 4회로 청소를 줄일 수 있어서 이에 따른 비용을 절감할 수 있습니다.
컴팩트한 디자인 – 짧은 시간에 쉽게 설치할 수 있습니다.

Module type

Type Application Length Diameter Membrane Area Standard Options/Comments
A5 UF 3.1m 83mm  4.0 m2 Shroud AISI 316 stainless steel
3.7m 83mm 4.75 m2
A19 UF 3.1m 83mm  2.1 m2 Shroud AISI 316 stainless steel
3.7m 83mm 2.5 m2
A37 UF 3.7m 119mm 5.2 m2 Shroud AISI 316 stainless steel
B1 Parallel Flow UF 1.2m 100mm 0.9 m2 For highly viscous materials, and low pressure drop
2.4m 100mm 1.7 m2
3.7m 100mm 2.6 m2
B1 Twin-Entry RO, NF, UF 1.2m 100mm 0.9 m2 End-caps in epoxy or AISI 316 stainless steel.
Shroud AISI 316 stainless steel.
2.4m 100mm 1.7 m2
3.7m 100mm 2.6 m2
B1 Series Flow RO, NF, UF 1.2m 100mm 0.9 m2 End-caps in epoxy or AISI 316 stainless steel.
Shroud AISI 317 stainless steel.
2.4m 100mm 1.7 m2
3.7m 100mm 2.6 m2
C10 NF, UF 0.9m 210mm 2.5 m2 DWI approved ABS wetted parts
1.8m 210mm 5.0 m2
3.7m 210mm 10.5 m2
Micro 240 RO, NF, UF 0.03m 63.5mm 0.024 m2 AISI 316 stainless steel module(2 membrane tubes).
Membrane micropacks available
Micro 960 RO, NF, UF 1.2m 63.5mm 0.096 m2 AISI 316 stainless steel module (2 membrane tubes).
Membrane micropacks available.
Single Tube RO, NF, UF 1.2m 12.5mm 0.283 m2 For comparing up to 6 membrane types

Membrane type

Membrane Type Material pH Range Operating Pressure (bar) Operating Temp. (℃) Nominal Retention Character Generic Specification Hydrophilicity Solvent Resistance Applicable Module/s
AFC99 Polyamide Film 1.5 - 1.2 64 80 99% NaCl RO 3 ++ B1
AFC80 Polyamide Film 1.5 - 10.5 60 70 80% NaCl RO 4 ++ B1
AFC40 Polyamide Film 1.5 - 9.5 60 60 60% CaCl2 NF 4 ++ B1
AFC30 Polyamide Film 1.5 - 9.5 60 60 75% CaCl2 NF 4 ++ B1/C10
CA202 Cellulose acetate 2 - 7.25 25 30 2,000 MW UF 5 + B1/C10
ESP04 Modified PES #1-14 30 65 4,000 MW UF 2 ++ B1
ES404 Polyethersulphone 1.5 - 12 30 80 4,000 MW UF 2 ++ B1/C10
EM006 Modified PES 1.5 - 12 30 80 6,000 MW UF 4 ++ B1
PU608 Polysulphone 1.5 - 12 30 80 8,000 MW UF 2 ++ B1
ES209 Polyethersulphone 1.5 - 12 30 80 9,000 MW UF 2 ++ B1
PU120 Polysulphone 1.5 - 12 15 80 20,000 MW UF 2 ++ B1
FPT03 PVDF 1.5 - 10.5 10 60 20,000 MW UF 1 +++ A5
FPA03 PVDF 1.5 - 10.5 7 60 20,000 MW UF 1 +++ A19/A37
AN620 Polyacrylonitrile #2-10 10 60 25,000 MW UF 5 +++ B1
ES625 Polyethersulphone 1.5 - 12 15 80 25,000 MW UF 2 ++ B1
FPT10 PVDF 1.5 -10.5 10 60 100,000 MW UF 1 +++ A5
FPA10 PVDF 1.5 - 10.5 7 60 100,000 MW UF 1 +++ A19/A37
FP100 PVDF 1.5 - 12 10 80 100,000 MW UF 1 +++ B1
FPT20 PVDF 1.5 - 10.5 10 60 200,000 MW UF 1 +++ A5
FPA20 PVDF 1.5 - 10.5 7 60 200,000 MW UF 1 +++ A19/A37
FP200 PVDF 1.5 - 12 10 80 200,000 MW UF 1 +++ B1
FPN200 PVDF 1.5 - 12 10 65 200,000 MW UF 1 +++ B1
LPA450 PVDF 1.5 - 10.5 7 60 450,000 MW UF 1 +++ A19/A37
LMA02 PVDF 1.5 - 10.5 7 60 0.2μm MF 1 +++ A19/A37
